PDH数据扩展-帮助文档
-
注：本项目隶属于SAO Utils扩展补完计划
1 简介
1.1 什么是PDH数据扩展
PDH数据扩展是为SAO Utils开发的第三方扩展插件，其开发目标是在尽可能多的为SAO Utils获取来自计算机的性能数据（硬件、系统、驱动、网络、服务等）。通过NERvGear SDK封装，可为SAO Utils以标准数据源的形式提供选定数据的整数值、小数值。而本扩展获取性能数据的原理，是采用Windows原生提供的PDH性能计数器。
1.2 什么是PDH
PDH，全称Performance Data Helper（性能数据助手），是微软开发在Windows平台上用于收集性能数据的一套API。这套工具从Windows 2000开始就已经集成在Windows系统中，可以通过通常所说的性能监视器（perfmon.exe）进行查看。
1.3 什么是性能计数器
提供性能数据的工具。每当您通过PDH数据扩展添加了一个数据，即是指定了一条PDH表达式、启用了一个新的性能计数器。您只需要关注于PDH表达式，剩下的事由扩展来帮您完成。
PDH表达式=[计算机名]\[性能对象]([实例])\[计数器]
- 注：计算机名若省略则表示本机，有的PDH表达式不需指明实例。
2 前置需求
2.1 系统需求
| x86 | x64 | |
|---|---|---|
| Windows 2000 | √ | - |
| Windows XP | √ | √ |
| Windows Vista | √ | √ |
| Windows 7 | √ | √ |
| Windows 8 | √ | √ |
| Windows 8.1 | √ | √ |
| - | - | |
| Windows 10 | √ | √ |
2.2 SAO Utils需求
SAO Utils版本不低于Alpha 3/Beta 1，NERvGear版本不低于0.3.0。
3 使用方法
3.1 启用扩展
3.2 选择计数器

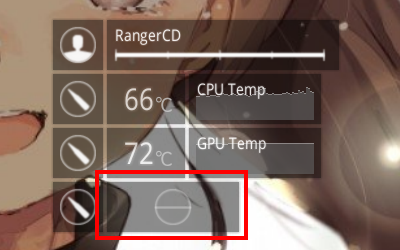

这里用SAO Utils自带的GGO Widget挂件做演示，目标是在下图红框处显示当前计算机的Wifi下载速率。
右击上图红框标识的项目，单击编辑项目进入项目设定对话框。
在对话框的类型选项中选择数字或文本，指明该项目使用来自扩展的数据，单击下方点击选择数据按钮进入选择数值…对话框。

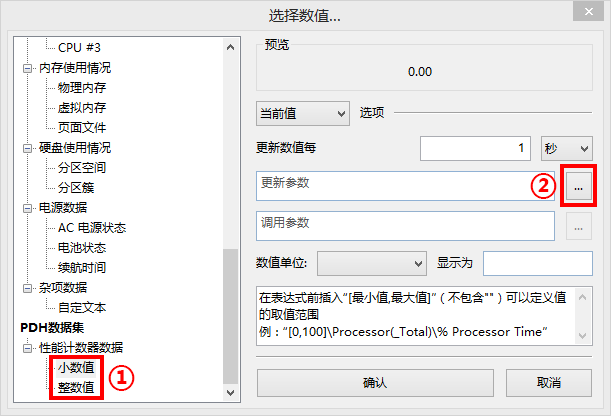

在左侧的所有数据中找到PDH数据集->性能计数器数据，若希望显示小数值则选取小数值项，若仅希望显示整数部分则选取整数值项。此处作为示范选择小数值。

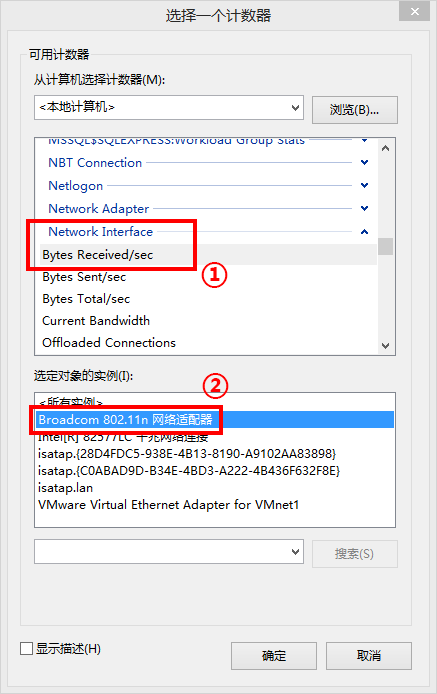

单击更新参数右侧的…按钮选择所需的性能计数器。由于此时我们需要的是Wifi下载速率，所以我们找到Network Interface（网络接口）项下的Bytes Received/sec（每秒接收字节数）。在下方的实例中选择本机的无线网络适配器，本例中的无线适配器是图中Broadcom 802.11n 网络适配器。选择完毕后单击确定，此时更新参数已经自动填充为\Network Interface(Broadcom 802.11n 网络适配器)\Bytes Received/sec，此字符串即是所谓PDH表达式，若您已知所需的PDH表达式，可直接粘贴于更新参数中。【友情提示：勾上显示描述可以查看对应PDH项的含义】

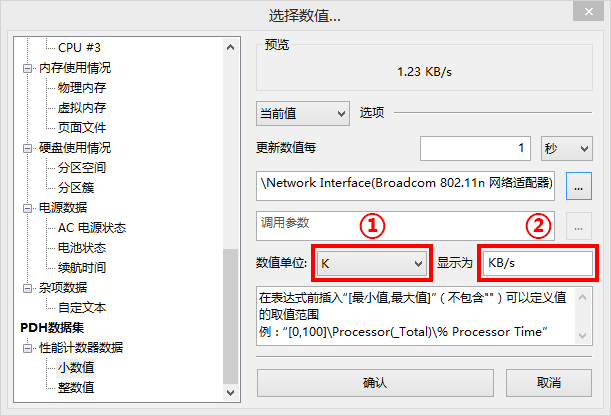

由于PDH提供的原始数据是以Byte/s（字节/秒）为单位，可能导致数值过大不够直观，所以此处我们可以对数值选择合适的单位进行转化如KB/s或MB/s等，本例以KB/s为单位。单击数值单位右侧下拉框，选择单位K，即可将数值缩小1K倍由B/s转化为KB/s。右侧的显示为可以指定单位的显示方式，这里更改为KB/s。在上方的预览我们可以看到数值成为了我们期望的格式。

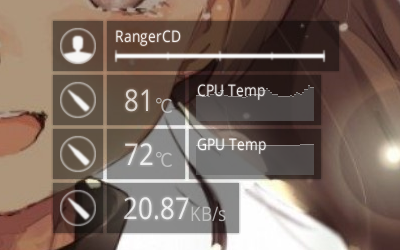

单击确认，数据选择完毕。再次单击确认，项目设置完毕。我们可以看到Wifi下载速率已经可以正确的显示在GGO Widget中。至此，本例PDH数据设置完成。
3.3 设置取值范围

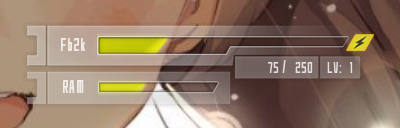

3.2所示方法已经可以获取某个性能计数器的数据，但有时仅仅只获取数据用于显示还不够，像下图所示的GGO Widget条形图与直方图、HP-Bar这类图形化数据，还需要指定数值的最大值、最小值。由于PDH数据来源多样，不同性能计数器取值范围均不同，无法确定一个通用的取值范围，好在PDH数据扩展为您预留了指定取值范围的方式。下面以HP-Bar做演示，目标是在下图红框处显示当前空余内存量。
首先按照3.2步骤选择PDH表达式为\Memory\Available MBytes，此性能计数器提供的数据是当前空余内存量，默认单位是MB。本例中的计算机内存总量设为8GB，即为8192MB，因此空余内存量的取值范围设为0MB~8192MB。

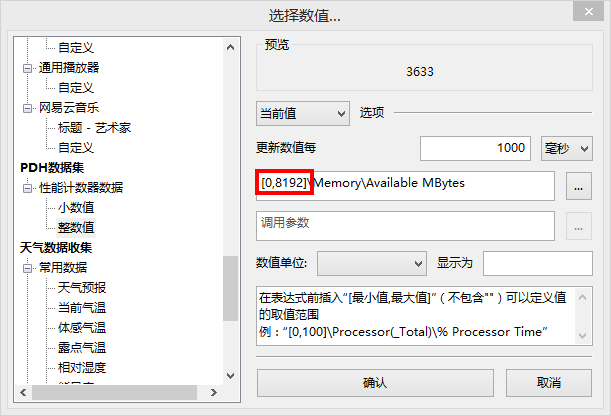

在PDH表达式前端按照[最小值,最大值]的格式插入相应的取值范围，在本例中应当插入的取值范围为[0,8192]。若您不确定当前设置取值范围是否生效，可以在图示的下拉框中将当前值更改为最小值或最大值，若上方预览正确则表示取值范围设置生效。

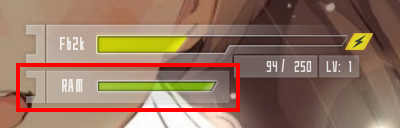

确认所有操作后，HP-Bar已经可以按照正常比例显示当前空余内存量。至此，本例PDH数据取值范围设置完成。
4 常用性能计数器参考
【友情提示：勾上PDH对话框中的显示描述可以查看对应PDH项的含义】
4.1 CPU相关
| 性能对象 | 计数器 | 描述 |
|---|---|---|
| Processor | % Idle Time | 处理器空闲时间百分比 |
| Processor | % Interrupt Time | 处理器中断时间百分比 |
| Processor | % Processor Time | 处理器执行时间百分比 |
| Processor | % User Time | 处理器用户模式时间百分比 |
| Processor | % Privileged Time | 处理器特权模式时间百分比 |
| Processor | Interrupts/sec | 处理器每秒中断次数 |
| Processor Information | Processor Frequency | 线程频率（MHz） |
4.2 内存相关
| 性能对象 | 计数器 | 描述 |
|---|---|---|
| Memory | Available Bytes | 空余物理内存 |
| Memory | Cache Bytes | 已缓存内存 |
| Memory | Cache Faults/sec | 每秒缓存中断次数 |
| Memory | Committed Bytes | 虚拟内存使用量 |
4.3 存储相关
| 性能对象 | 计数器 | 描述 |
|---|---|---|
| LogicDisk | % Disk Read Time | 分区读取时间百分比 |
| LogicDisk | % Disk Write Time | 分区写入时间百分比 |
| LogicDisk | % Disk Time | 分区读写时间百分比 |
| LogicDisk | % Free Space | 分区可用空间百分比 |
| LogicDisk | % Idle Time | 分区空闲时间百分比 |
| LogicDisk | Disk Read Bytes/sec | 分区读取速率 |
| LogicDisk | Disk Write Bytes/sec | 分区写入速率 |
| LogicDisk | Free Megabytes | 分区可用空间（MB） |
| PhysicalDisk | % Disk Read Time | 磁盘读取时间百分比 |
| PhysicalDisk | % Disk Write Time | 磁盘写入时间百分比 |
| PhysicalDisk | % Disk Time | 磁盘读写时间百分比 |
| PhysicalDisk | % Idle Time | 磁盘空闲时间百分比 |
| PhysicalDisk | Disk Read Bytes/sec | 磁盘读取速率 |
| PhysicalDisk | Disk Write Bytes/sec | 磁盘写入速率 |
4.4 网络相关
| 性能对象 | 计数器 | 描述 |
|---|---|---|
| Network Adapter或Network Interface | Bytes Received/sec | 下载网速，单位B/s |
| Network Adapter或Network Interface | Bytes Sent/sec | 上传网速，单位B/s |
5 Q&A
Q：为何我选择性能计数器时会提示不能添加这些计数器？
A：这可能是由于性能监视器的注册表损坏或者无法正确读取导致，尝试以管理员权限运行lodctr /R修复（任务管理器->文件->运行新任务->填入lodctr /R，勾选管理权限->确定）。
Q：为何我能选的计算机与其他计算机的性能计数器不太一样？
A：性能计数器受系统版本、组件影响，可选性能计数器的数量、形式都会不同。
6 反馈
若此扩展在使用中出现任何异常、错误，欢迎在此页留言或发送邮件至feedback@debug.moe
